Placard technique Gaz Extérieur

Voir la galerie

Voir la description détaillée Consulter les références produits

Fiche technique

Les PTGE sont des enveloppes qui permettent l’installation de 3 à 10 compteurs de type G4. Ils servent à raccorder des immeubles collectifs aux ouvrages de distribution gaz. Leur principal avantage est de raccorder plusieurs clients sur un seul point de branchement.
Les PTGE sont proposés avec régulateur (21, 27 et 37 mbar) ou sans régulateur en cas de raccordement sur réseau BP, avec ou sans socle.

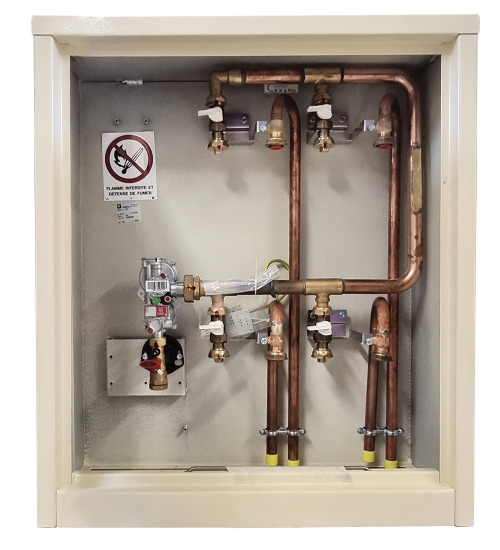

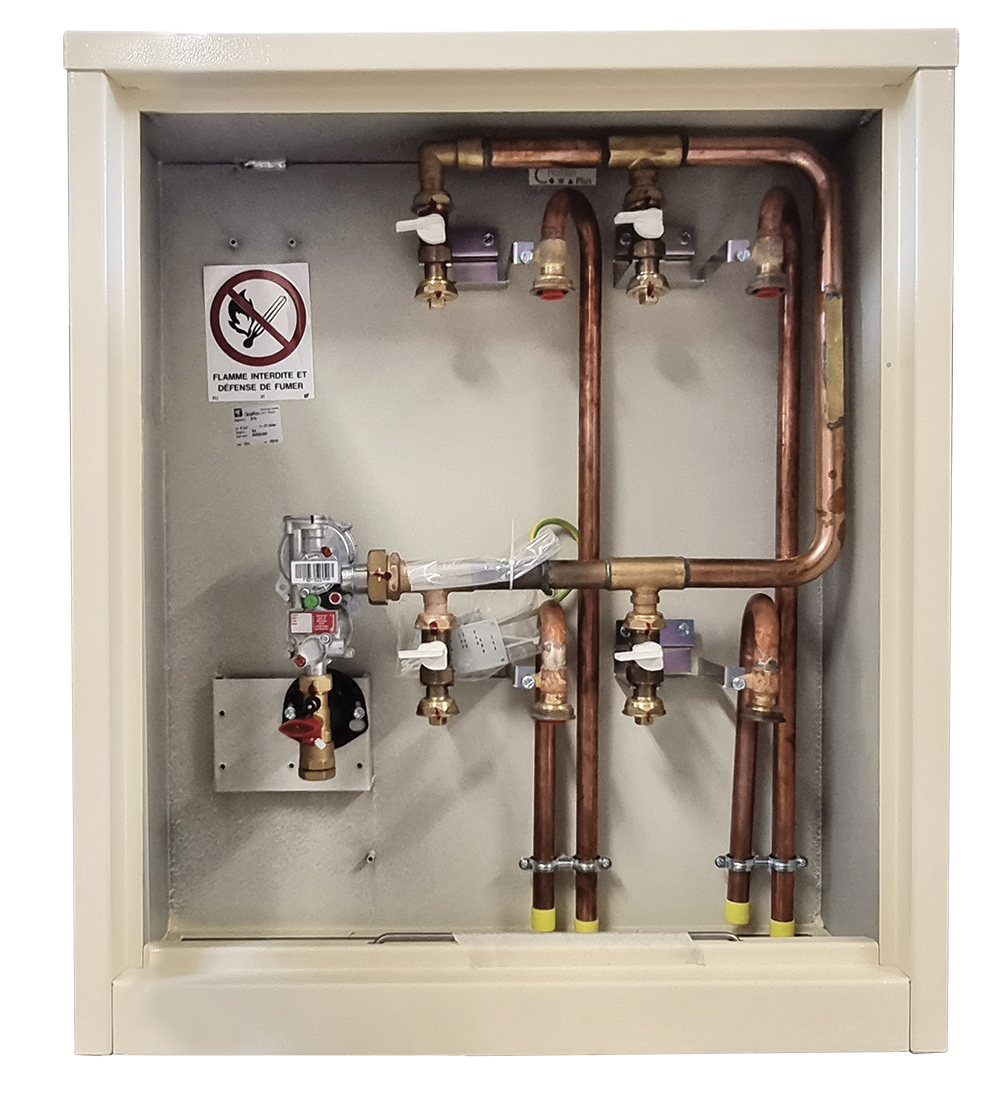

Composition du coffret

Socle.

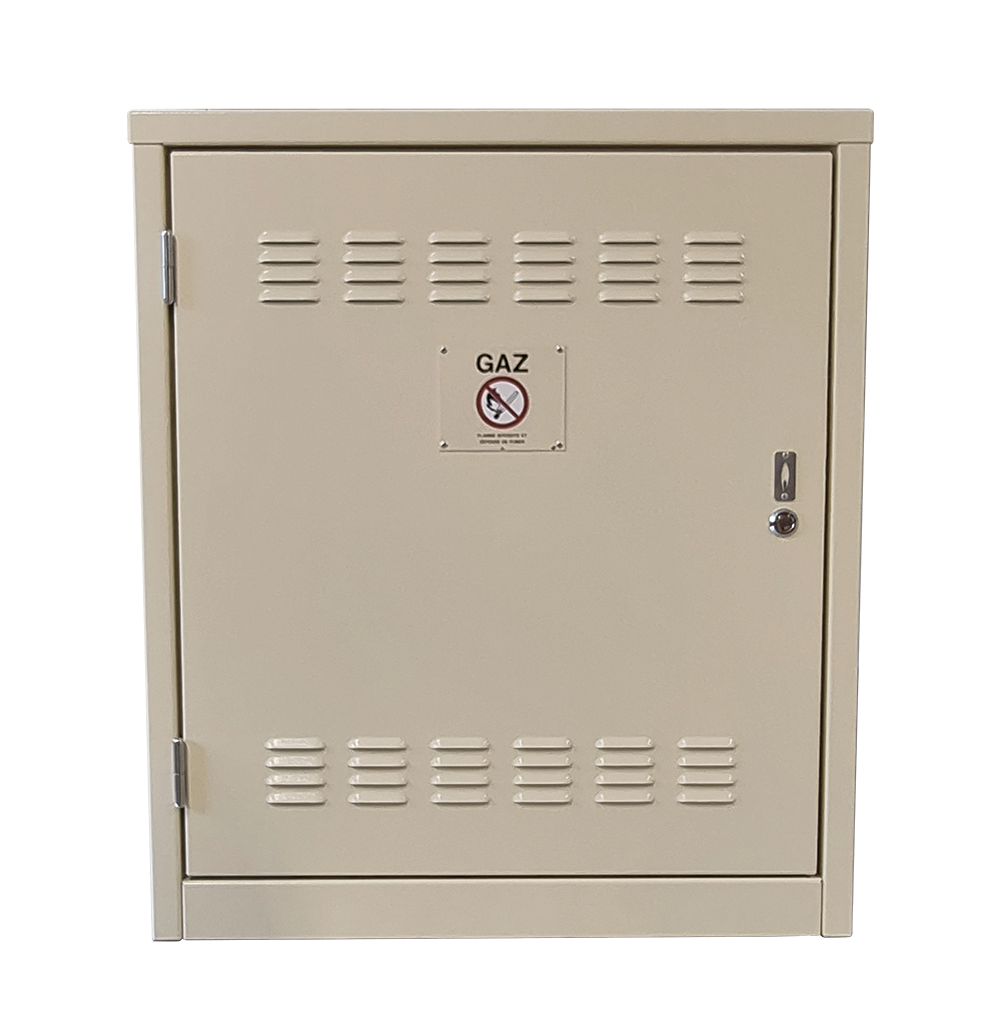

Placard en aluminium avec porte ventilée.
Robinets certifiés NF ROB-GAZ.
Kit mise à la terre (en option).
Barrette de coupure montée raccordée (en option).

Matériaux du coffret

Armoire et socle en aluminium peint.
Nourrice et crosse de sortie en cuivre.
Raccords (té, coudes, bouchons) en laiton.

Coloris

Ivoire RAL 1015.

Largeur x Hauteur x Profondeur (mm)

Armoire 3-4-5 compteurs : 690 x 800 x 250.
Armoire 6-8 compteurs : 1100 x 800 x 250.
Armoire 10 compteurs : 1300 x 800 x 250.

Serrure

Serrure à empreinte rectangle.

Degrés de protection

IP33 suivant EN 60529.
IK10 suivant EN 62262.

Galerie d'images

Références produits

Affichage :

Tableau

Vignettes

Code	Désignation	Nomenclature GRDF
XE258	Kit mise à la terre équipe	84 60 160
XE259	Barrette de coupure montée raccordée	85 01 002
XE257	Placard technique gaz 10 compteurs BP avec socle	85 01 136
XE256	Placard technique gaz 10 compteurs BP sans socle	85 01 126
XE255	Placard technique gaz 10 compteurs MPB-37MBAR avec socle	85 01 176
XE252	Placard technique gaz 10 compteurs MPB-37MBAR sans socle	85 01 166
XE254	Placard technique gaz 10 compteurs MPB-27MBAR avec socle	85 01 156
XE251	Placard technique gaz 10 compteurs MPB-27MBAR sans socle	85 01 146
XE253	Placard technique gaz 10 compteurs MPB-21MBAR avec socle	85 01 116
XE250	Placard technique gaz 10 compteurs MPB-21MBAR sans socle	85 01 106
XE249	Placard technique gaz 8 compteurs BP avec socle	85 01 135
XE248	Placard technique gaz 8 compteurs BP sans socle	85 01 125
XE247	Placard technique gaz 8 compteurs MPB-37MBAR avec socle	85 01 175
XE244	Placard technique gaz 8 compteurs MPB-37MBAR sans socle	85 01 165
XE246	Placard technique gaz 8 compteurs MPB-27MBAR avec socle	85 01 155
XE243	Placard technique gaz 8 compteurs MPB-27MBAR sans socle	85 01 145
XE245	Placard technique gaz 8 compteurs MPB-21MBAR avec socle	85 01 115
XE242	Placard technique gaz 8 compteurs MPB-21MBAR sans socle	85 01 105
XE241	Placard technique gaz 6 compteurs BP avec socle	85 01 134
XE240	Placard technique gaz 6 compteurs BP sans socle	85 01 124
XE239	Placard technique gaz 6 compteurs MPB-37MBAR avec socle	85 01 174
XE236	Placard technique gaz 6 compteurs MPB-37MBAR sans socle	85 01 164
XE238	Placard technique gaz 6 compteurs MPB-27MBAR avec socle	85 01 154
XE235	Placard technique gaz 6 compteurs MPB-27MBAR sans socle	85 01 144
XE237	Placard technique gaz 6 compteurs MPB-21MBAR avec socle	85 01 114
XE234	Placard technique gaz 6 compteurs MPB-21MBAR sans socle	85 01 104
XE233	Placard technique gaz 5 compteurs BP avec socle	85 01 133
XE232	Placard technique gaz 5 compteurs BP sans socle	85 01 123
XE231	Placard technique gaz 5 compteurs MPB-37MBAR avec socle	85 01 173
XE228	Placard technique gaz 5 compteurs MPB-37MBAR sans socle	85 01 163
XE230	Placard technique gaz 5 compteurs MPB-27MBAR avec socle	85 01 153
XE227	Placard technique gaz 5 compteurs MPB-27MBAR sans socle	85 01 143
XE229	Placard technique gaz 5 compteurs MPB-21MBAR avec socle	85 01 113
XE226	Placard technique gaz 5 compteurs MPB-21MBAR sans socle	85 01 103
XE225	Placard technique gaz 4 compteurs BP avec socle	85 01 132
XE224	Placard technique gaz 4 compteurs BP sans socle	85 01 122
XE223	Placard technique gaz 4 compteurs MPB-37MBAR avec socle	85 01 172
XE220	Placard technique gaz 4 compteurs MPB-37MBAR sans socle	85 01 162
XE222	Placard technique gaz 4 compteurs MPB-27MBAR avec socle	85 01 152
XE219	Placard technique gaz 4 compteurs MPB-27MBAR sans socle	85 01 142
XE221	Placard technique gaz 4 compteurs MPB-21MBAR avec socle	85 01 112
XE218	Placard technique gaz 4 compteurs MPB-21MBAR sans socle	85 01 102
XE217	Placard technique gaz 3 compteurs BP avec socle	85 01 131
XE216	Placard technique gaz 3 compteurs BP sans socle	85 01 121
XE215	Placard technique gaz 3 compteurs MPB-37MBAR avec socle	85 01 171
XE212	Placard technique gaz 3 compteurs MPB-37MBAR sans socle	85 01 161
XE214	Placard technique gaz 3 compteurs MPB-27MBAR avec socle	85 01 151
XE211	Placard technique gaz 3 compteurs MPB-27MBAR sans socle	85 01 141
XE213	Placard technique gaz 3 compteurs MPB-21MBAR avec socle	85 01 111
XE210	Placard technique gaz 3 compteurs MPB-21MBAR sans socle	85 01 101
