Coffret enterrable

Coffrets enterrables : une solution adaptée aux réseaux souterrains

Conçu pour s’adapter facilement à tous les types de chantiers, ce coffret assure un raccordement gaz simple et sécurisé. Prêt à poser, il combine performance, praticité et robustesse sur le long terme.

Demander un devis

Voir la galerie

Voir la description détaillée Consulter les références produits

Fiche technique

Installation sur réseau moyenne pression ou sur réseau basse pression.
Réalisation de branchement coupure et détente.
Pose sous trottoir avec le regard fonte fourni de classe C250 (250 kN).
Possibilité de pose en chaussée avec un regard de classe D400 (400 kN) (non fourni, voir page 12-13).
Assure un débit de 6 à 65 m3/h selon les versions.
Existe également en version BP transformable MP.
Débit jusqu’à 100 m3/h.

Sortie verticale coudée garantissant le respect de la charge minimale : profondeur de la sortie cuivre > 50 cm.
Alignement facilité de l’entrée et de la sortie, permettant le respect du branchement en classe A.
Entrée PE avec une marge de manœuvre, facilitant la pose et évitant la tension lors du compactage.

Matériaux utilisés

Cuve et couvercle : matière thermoplastique.
Regard : fonte avec une tenue de 250 kN.
Cadre regard : matériaux synthétiques selon la norme NF EN 124-5.
Système d’étanchéité des entrées/sorties : thermoplastique souple.
Pieds en PVC Ø 40 mm.

Degrés de protection

IPX1 selon EN 60529.
IK09 selon EN 62262.

Galerie d'images

Références produits

Affichage :

Tableau

Vignettes

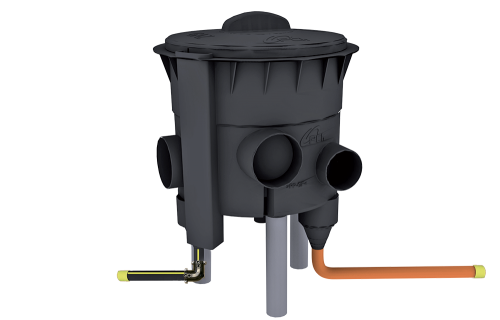

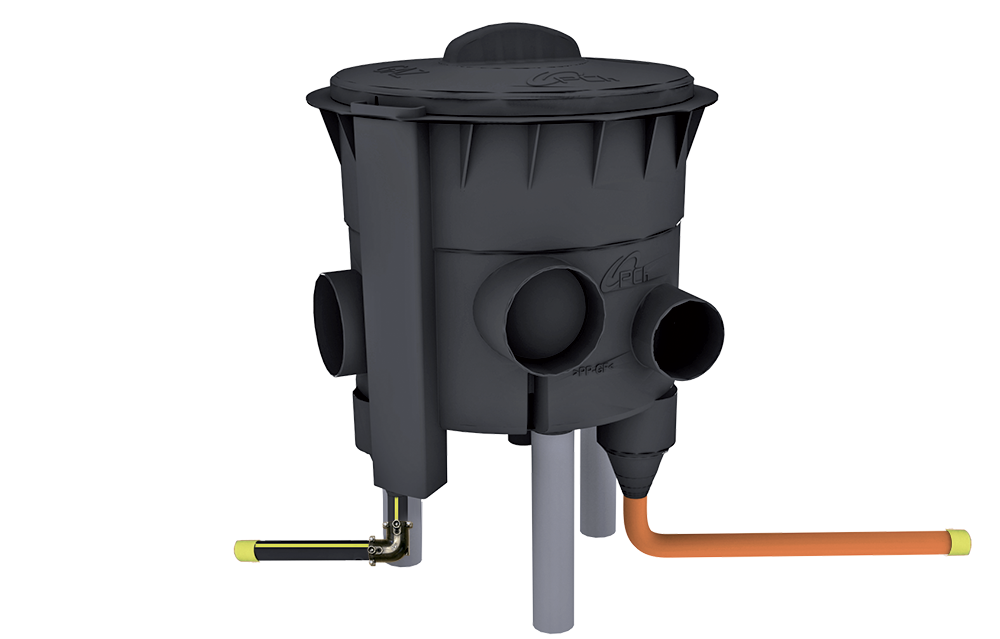

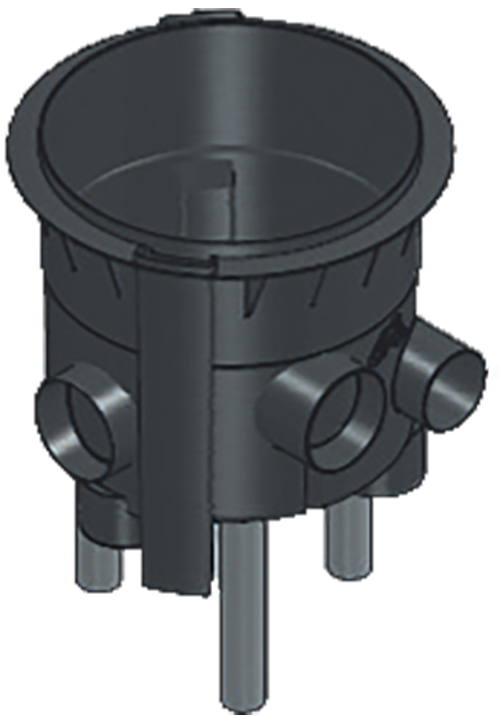

Coffret enterrable sortie horizontale

Références coupure-détente

Code	Désignation	Nomenclature GRDF
XA409	Coffret enterrable C65E CU50 A REG ROB EA avec regard	85 00 536
XA408	Coffret enterrable C40E CU50 A REG ROB EA avec regard	85 00 529
XA405	Coffret enterrable B25NE 27MB avec regard	85 00 495
XA404	Coffret enterrable B25NE 21MB avec regard	85 00 493
XA403	Coffret enterrable B10NE 27MB avec regard	85 00 487
XA402	Coffret enterrable B10NE 21MB avec regard	85 00 485
XA401	Coffret enterrable B6NE 27MB avec regard	85 00 478
XA400	Coffret enterrable B6NE 21MB avec regard	85 00 476

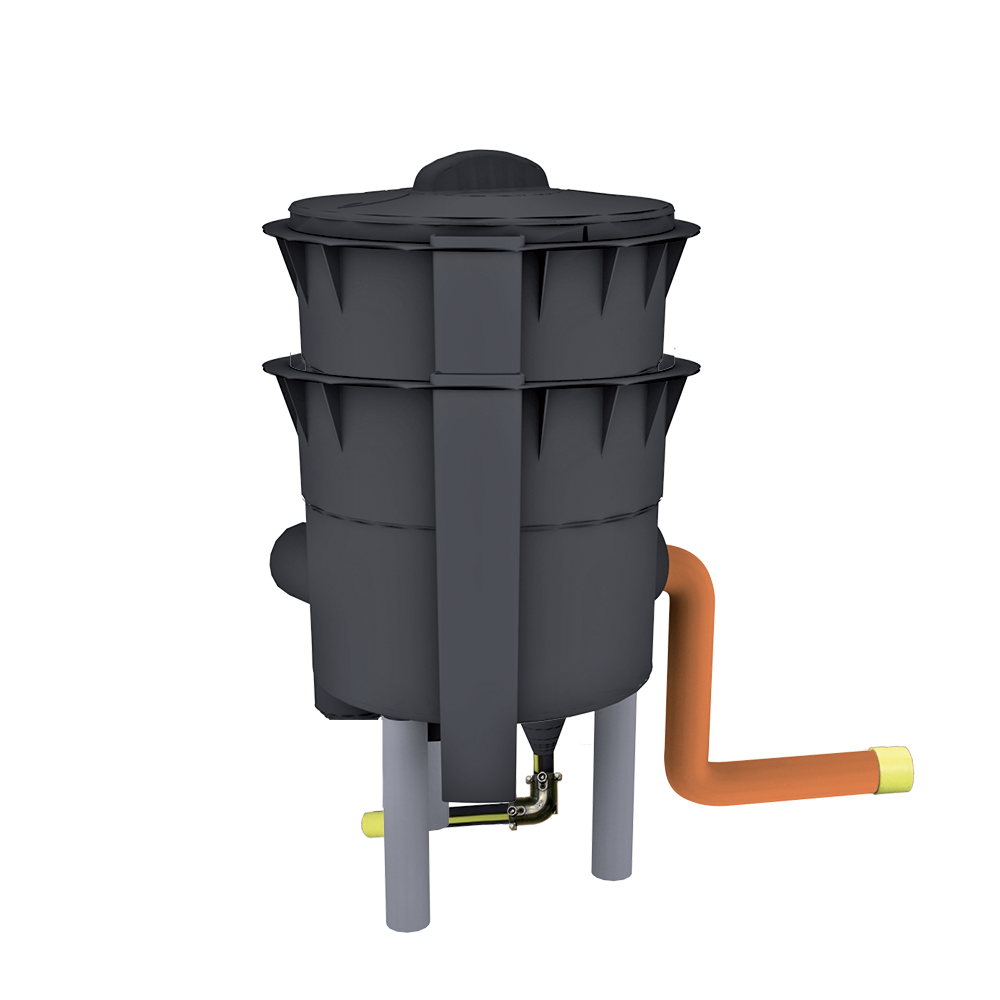

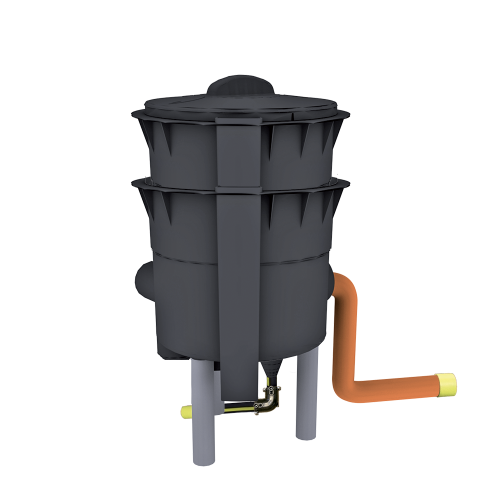

Références coupure BP transformable MP

Code	Autorisé emploi GRDF	Désignation	Nomenclature GRDF
XA407		Coffret enterrable BP/MP avec regard	85 00 507
XA406		Coffret enterrable BP/MP C25 ROB E1A avec regard	85 00 506

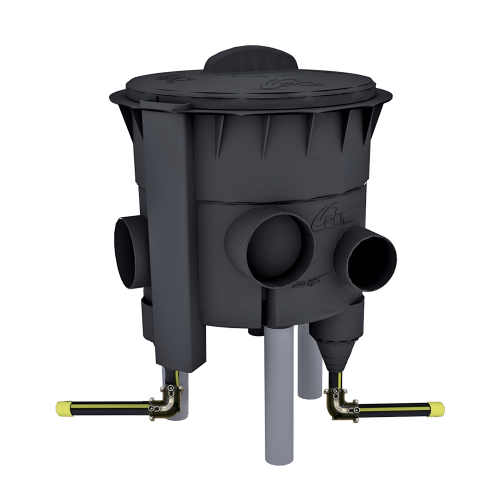

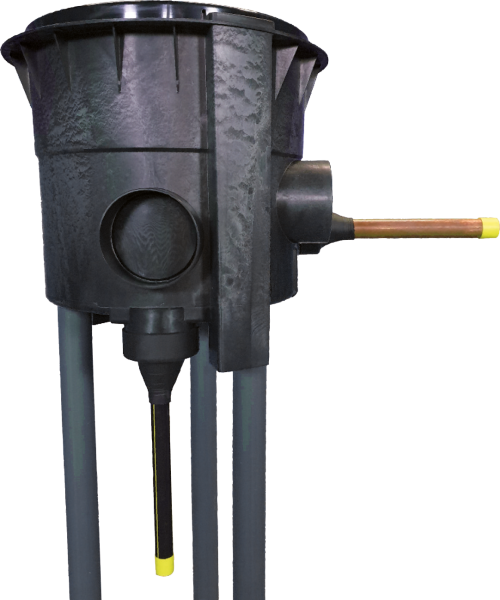

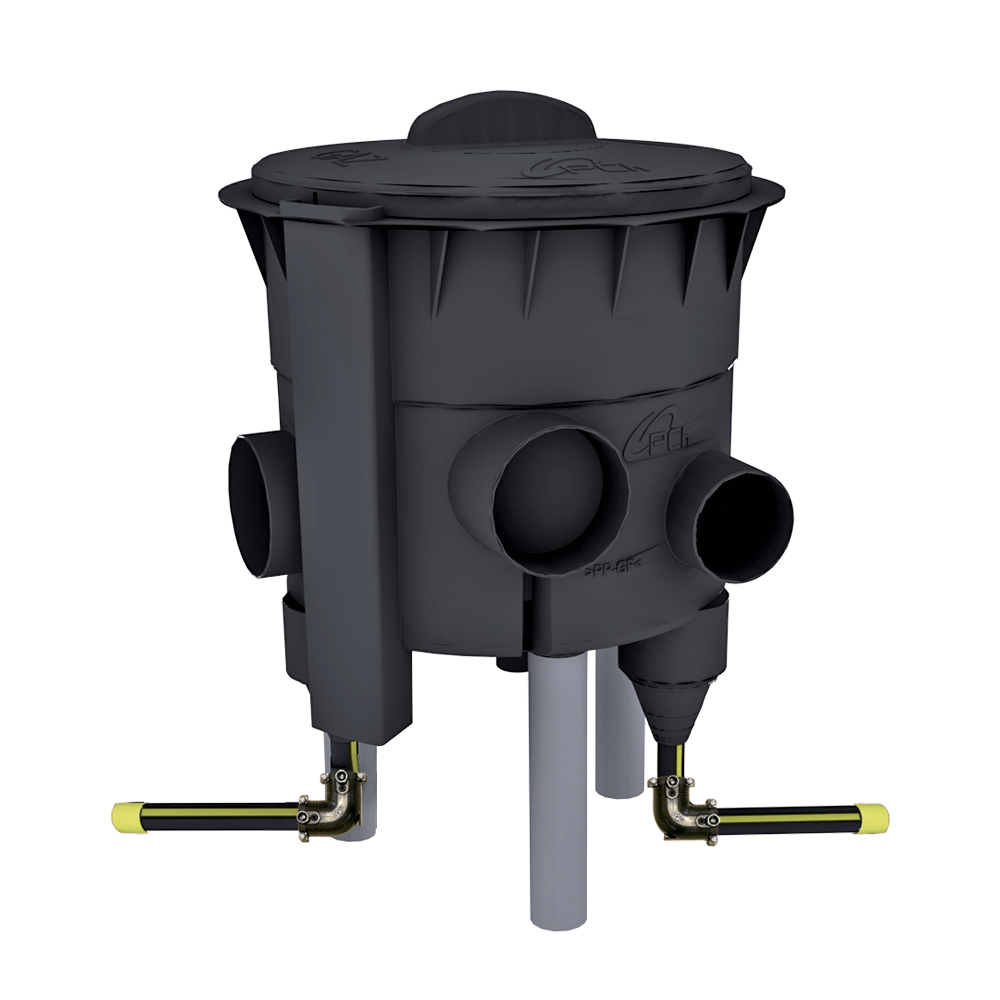

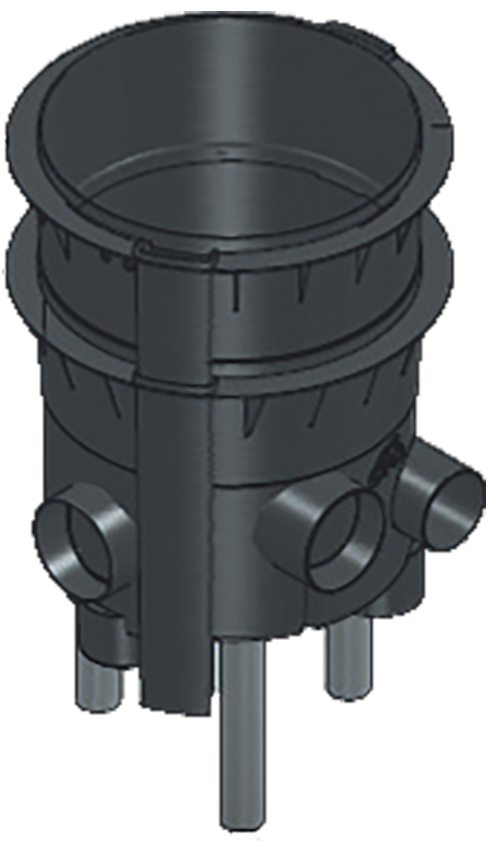

Coffret enterrable - entrée sortie verticales

Références coupure détente

Code	Désignation	Nomenclature GRDF
XA432	Coffret entrée-sortie verticales CCH80E avec regard	85 00 549
XA431	Coffret entrée-sortie verticales CCH50E avec regard	85 00 548
XA430	Coffret entrée-sortie verticales BCH30NE avec regard	85 00 534
XA450	Coffret enterrable entrée-sortie verticales C100E 27MB avec regard	85 00 555
XA439	Coffret enterrable entrée-sortie verticales C100E 21MB avec regard	85 00 541
XA452	Coffret enterrable entrée-sortie verticales C65E 27MB avec regard	85 00 553
XA427	Coffret enterrable entrée-sortie verticales C65E 21MB avec regard	85 00 521
XA451	Coffret enterrable entrée-sortie verticales C40E 27MB avec regard	85 00 551
XA426	Coffret enterrable entrée-sortie verticales C40E 21MB avec regard	85 00 514
XA425	Coffret enterrable entrée-sortie verticales B25NE 27MB avec regard	85 00 509
XA424	Coffret enterrable entrée-sortie verticales B25NE 21MB avec regard	85 00 508
XA423	Coffret enterrable entrée-sortie verticales B10NE 27MB avec regard	85 00 504
XA422	Coffret enterrable entrée-sortie verticales B10NE 21MB avec regard	85 00 503
XA421	Coffret enterrable entrée-sortie verticales B6NE 27MB avec regard	85 00 502
XA420	Coffret enterrable entrée-sortie verticales B6NE 21MB avec regard	85 00 500

Références simple coupure

Code	Désignation	Nomenclature GRDF
XA455	Coffret entrée-sortie verticales équipé simple coupure type E DN32 avec regard	84 03 127
XA429	Coffret entrée-sortie verticales équipé simple coupure type E DN25 avec regard	85 00 527
XA428	Coffret enterrable entrée-sortie verticales équipé simple coupure type E DN15 avec regard	-
